Защитные гильзы
- Соответствие стандартам ASTM PTC 19.3 и ASME PTC 19.3 TW‑2016 – гарантия прочности и безопасности при высоких скоростях потока.
- Технология Scruton: спиральная насечка снижает вибрации на 90%, а минимальная толщина стенки обеспечивает быстрый отклик.
- Материалы от нержавеющих сталей до Hastelloy®, Inconel®, Monel® + футеровка – полная защита от коррозии в любых средах.
- Экстремальная термостойкость: керамика до 1800 °C, карбид кремния до 1600 °C – для печей, топок и расплавов.
- Стеллитовое покрытие против абразивного износа .
- Дополнительный заводской контроль и испытания на наличие скрытых дефектов
Тесты: мелкодисперсным красителем, гидравлический, радиографический или ультразвуковой.
ГАРАНТИЯ - 1 год (с возможностью расширения гарантийного срока).
ЦЕНА: по запросу
ДОСТАВКА: от 10 дней
Защитные гильзы (термокарманы) - это специальные устройства, которые предохраняют датчики температуры и термопреобразователи от агрессивного воздействия рабочей среды: механических повреждений, химических реагентов, высокого давления и коррозии. Благодаря использованию защитных гильз обслуживание термометров возможно без остановки технологического процесса - достаточно извлечь чувствительный элемент из гильзы.
| Характеристика | Значение |
| Тип присоединения | Фланцевое, резьбовое, Vanstone для свободновращающихся фланцев, под приварку |
| Вариант исполнения | Геликоидная конструкция (Scruton) |
| Стандарты фланцев | ГОСТ 33259, ASME B16.5, DIN EN 1092-1 |
| Номинальный диаметр DN | 20-100 мм (1/2"-4") |
| Номинальное давление PN | Соответствует номинальному давлению фланца, до 50 МПа |
| Классы давления ASME | 150, 300, 400, 600, 900, 1500, 2500 |
| Диаметр внешний у основания | 17-35 мм |
| Диаметр внешний на конце | 12-35 мм |
| Диаметр внутренний | 6,2-18 мм |
| Длина монтажной части | 60-2000 мм |
| Длина наружной части | Зависит от толщины фланца, 40-225 мм |
| Толщина наконечника | от 3 мм (по умолчанию 5 мм) |
| Материалы исполнения | 316Ti, 316L, 321, 316, Титан, Монель, Инконель, Хастеллой, Никель 200, Канталь, Керамика, Фторопласт, Тефлон, Стеллитовое покрытие |
| Температура применения | От -70°C до +1300°C (в зависимости от материала) |
| Назначенный срок службы | 20 лет (при соблюдении условий эксплуатации) |
Содержание
Невидимая угроза в трубопроводе и инженерный ответ
Представьте технологический трубопровод на установке крекинга нефти, магистральный газопровод или паропровод высокого давления. С виду — монолитная, надежная система. Но внутри, на пути потока, который мчится со скоростью десятки метров в секунду, стоит, казалось бы, незначительный элемент: цилиндрическая гильза с термометром. Именно она становится ахиллесовой пятой всей системы.
Проблема, которая начинается с незаметной дрожи:
Еженедельно на эту гильзу обрушивается мощный поток. За ее обтекаемой поверхностью рождаются и срываются вихревые бури — так называемая дорожка Кармана. Когда частота этого срыва вихрей случайно совпадает с собственной частотой колебания гильзы, наступает механический резонанс. Невидимая глазу вибрация превращается в разрушительную силу.
От вибрации к катастрофическому отказу:
Это не просто "дребезжание". Это циклические нагрузки, которые приводят к усталости металла. В месте максимального напряжения — обычно у корня гильзы, где она крепится к стенке трубопровода, — начинает расти микротрещина. С каждым часом работы, с каждым циклом вибрации трещина углубляется, пока в один момент не происходит полное усталостное разрушение. Последствия предсказуемы и тяжелы:
- Аварийная остановка производства: Выброс технологической среды, потеря герметичности, риск пожара.
- Миллионные убытки от простоя: Остановка технологической линии на нефтеперерабатывающем заводе может стоить сотни тысяч долларов в сутки.
- Ремонт под давлением времени: Не плановая замена, а аварийные работы в условиях дефицита времени и ресурсов.
Инженерное решение, рожденное из физики:
С этой проблемой десятилетиями сталкивалась аэрокосмическая и энергетическая отрасли. Решение пришло от британского инженера Кристофера Скрутона, который разработал не новый материал, а новую геометрию. Принцип гениален в своей простоте: не бороться с вихрями, а взять их под контроль.

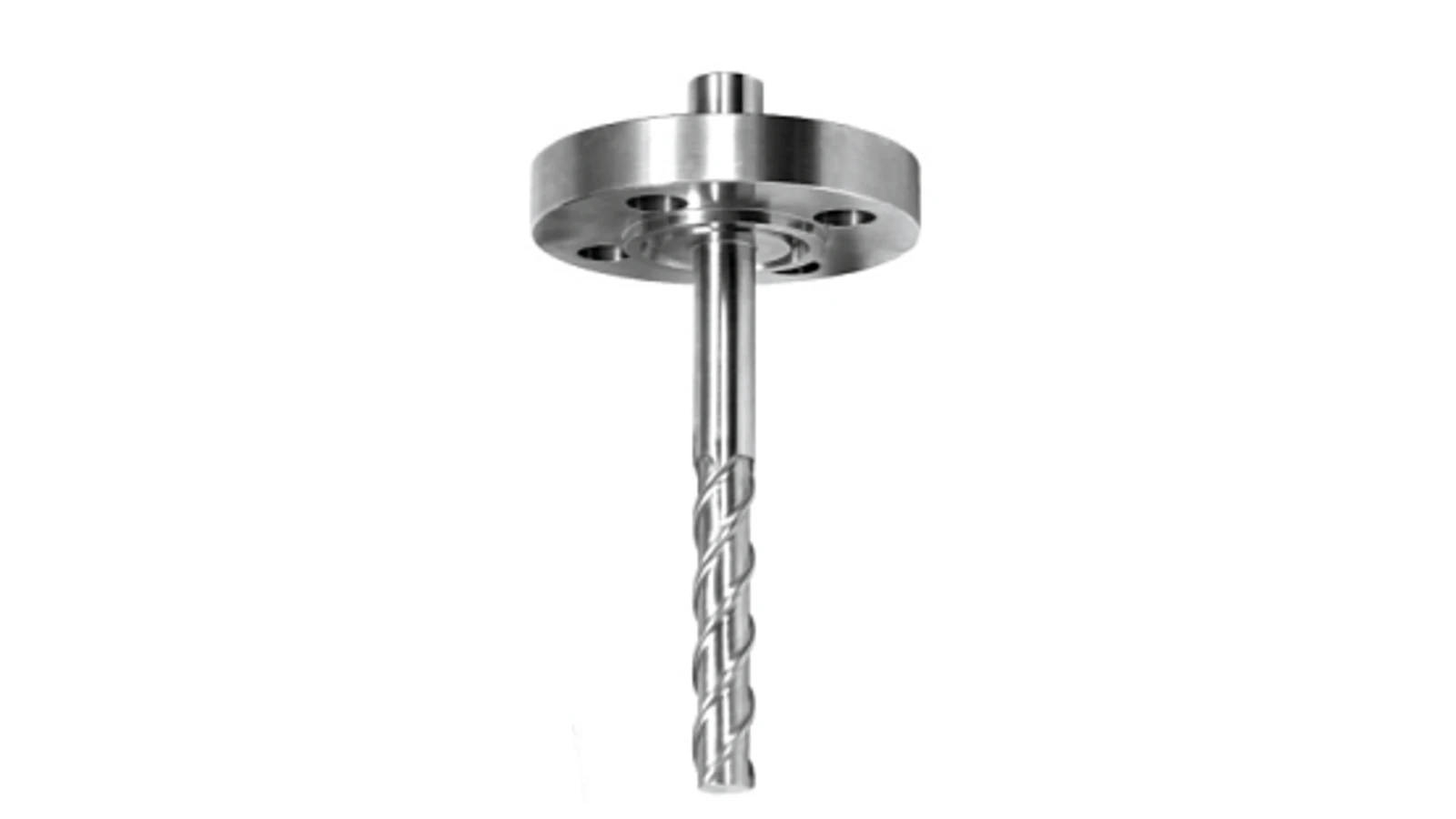

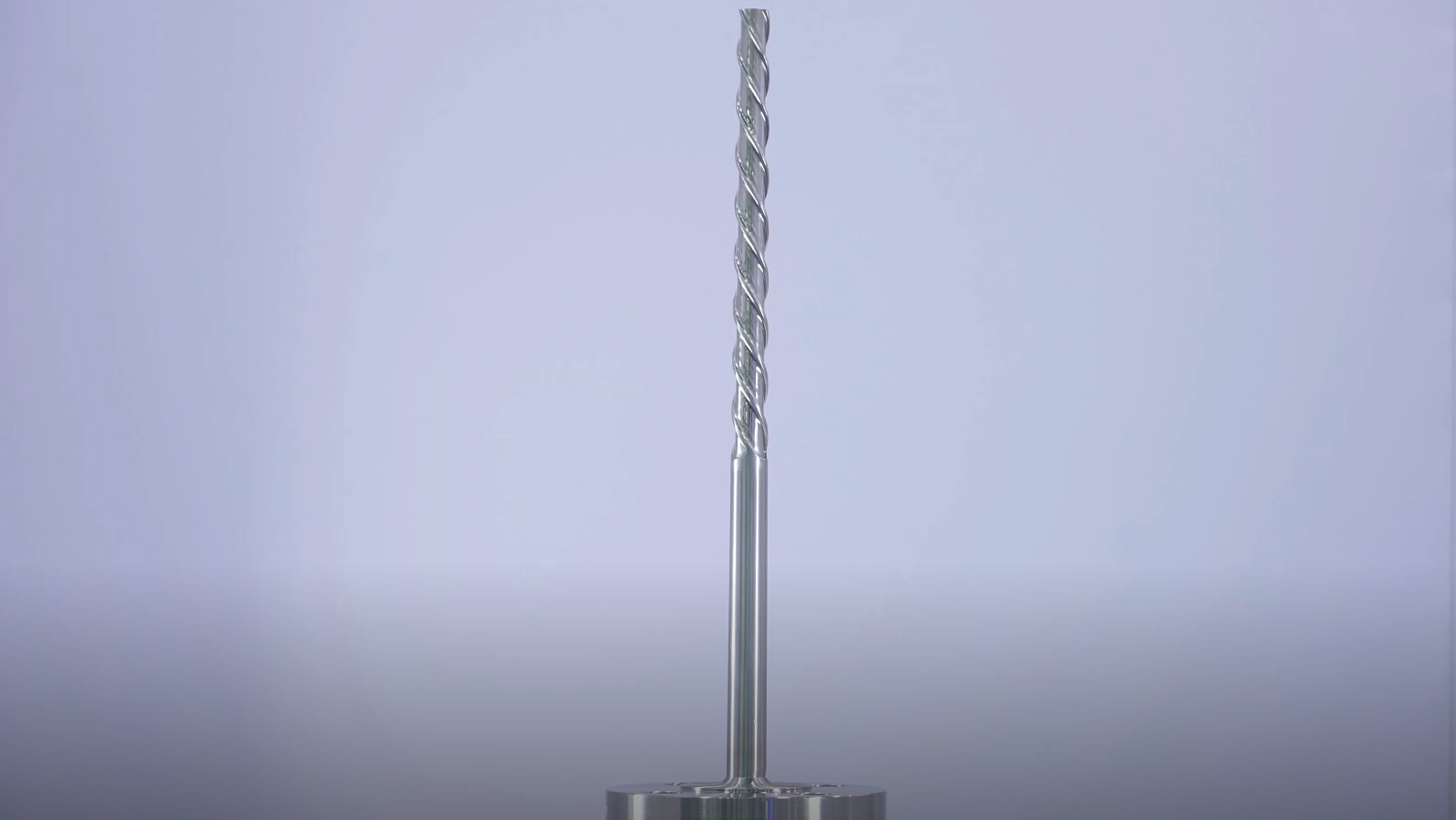

Представляем гильзу конструкции Scruton TWBF-05 — не просто комплектующее, а система активного виброгашения.
Это цифровой эксперт в металле, который решает проблему в ее корне. Спиральные ребра или продольные листы на ее корпусе строго организуют срыв вихрей, синхронизируя его на одной, заранее рассчитанной безопасной частотой. Энергия потока, которая раньше раскачивала гильзу на разрушение, теперь рассеивается безопасно. Это превращает слабое место в предсказуемый, надежный и долговечный элемент системы.
В этом руководстве мы не просто расскажем о продукте. Мы дадим вам, как инженеру, инструмент для принятия обоснованных решений. Вы поймете, в каких случаях гильза Scruton перестает быть опцией и становится технической необходимостью, как рассчитать ее параметры и как избежать критических ошибок при выборе. Давайте перейдем от борьбы с последствиями к проектированию надежности.
Руководство инженера: Как выбрать защитную гильзу для сложных условий?
Выбор защитной гильзы для температурных датчиков в условиях высоких скоростей потока, вибраций или агрессивных сред — это инженерная задача, а не просто покупка комплектующего. Неправильный выбор ведет не только к поломке датчика, но и к остановке технологической линии, разгерметизации системы или, в худшем случае, к аварии. Это руководство поможет системно подойти к выбору, используя профессиональную методологию.

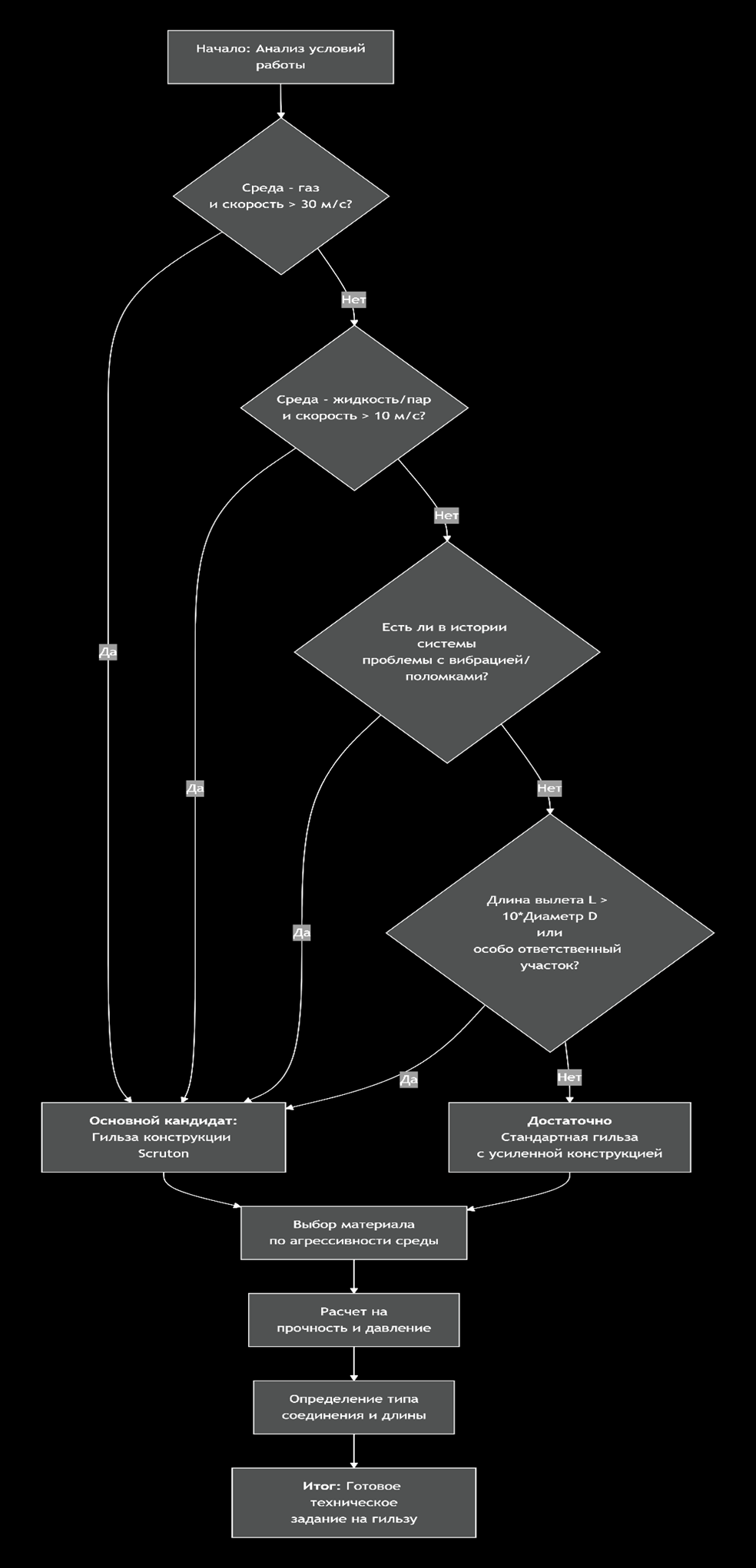

Краткая блок-схема для выбора типа гильзы
| Параметр | Критическое значение для выбора Scruton | Почему это важно | Как получить данные |
| Скорость потока (газ) | > 30 м/с | Основной критерий для включения в ТЗ гильзы Scruton. При превышении этой скорости риск вихревого возбуждения становится высоким. | Из проектной документации, паспорта на насос/компрессор, расчетов. |
| Скорость потока (жидкость) | > 10 м/с | Для жидкостей пороговое значение ниже. Турбулентность и кавитация также вызывают вибрации. | Проектная документация, опросные листы. |
| Плотность среды | Низкая (газы) | Менее плотные среды требуют более внимательного подхода к виброгашению, так как собственная частота гильзы выше. | Справочные данные по технологической среде. |
| Температура среды | Любая | Влияет на выбор материала и механические свойства (модуль упругости) гильзы. | Технологический регламент. |
| Давление среды | Высокое (> 16 бар) | Требует проверки гильзы на прочность (расчет на пробное давление), влияет на тип присоединения. | Проектная документация, опросные листы. |
| Агрессивность среды | Наличие кислот, щелочей | Определяет материал гильзы (например, нержавеющая сталь 316/321, Hastelloy, титан). | Анализ среды, паспорт безопасности. |
Для увеличения кликните на изображение
СРАВНЕНИЕ ОБЫЧНОЙ ЗАЩИТНОЙ ГИЛЬЗЫ СО СПИРАЛЬНОЙ ГИЛЬЗОЙ КОНСТРУКЦИИ SCRUTON
| Расчет конструкционной прочности обычных защитных гильз | Недостатки защитной гильзы традиционной конструкции | Преимущества спиральной защитной гильзы конструкции Scruton |
| Увеличение наружного диаметра штока. |
Увеличение наружного диаметра приводит к увеличению толщины стенок и более медленному отклику на изменения температуры.
|
Благодаря минимальной толщине стенки удается получить более быстрый оклик на изменения температуры.
|
| Уменьшение погружной длины. |
Уменьшение погружной длины означает, что защитная гильза не дойдет до необходимой глубины, на которой предполагается измерение температуры, что приведет к неточному измерению.
|
Можно выбрать требуемую длину и погрузить шток защитной гильзы на требуемую глубину именно в то место, где предполагается измерять температуру, что увеличивает точность измерения.
|
| Использование опорного кольца. |
Опорное кольцо предусматривает идеальную его подгонку для обеспечения тугой посадки на фланцевых патрубках. Время монтажа увеличивается. Кроме того, в соответствии с ASME РТС 19.3 использование опорного кольца не рекомендуется.
|
Простой монтаж без лишних трудозатрат. Не требуется высокоточная обработка рабочей поверхности.
|
Когда обратиться к экспертам НТА-Пром
Если после работы с этим руководством у вас остаются сомнения или ваш случай попадает в «серую зону» — обращайтесь к нашим инженерам. Мы поможем с:
- Расчетом собственной частоты вашей гильзы и оценки риска резонанса.
- Анализом аварийных случаев и подбором решения «под ключ».
- Разработкой чертежей и спецификаций для уникальных условий (СПГ, синтез-газ, реакционные аппараты).
Не рискуйте технологической безопасностью. Для сложных условий запросите бесплатную инженерную консультацию, заполнив опросный лист.
Защитные гильзы конструкции Scruton
Механические нагрузки во время работы, вызванные, например, вихревой дорожкой Кармана, могут повредить термогильзу. Возникает опасность вибрационной усталости конструкции на выносных термометрах в газовых потоках при высоких скоростях процесса. Для подобных сложных технологических условий рекомендуется производить расчет вибрационной нагрузки в соответствии с ASME PTC 19.3 TW-2016.
Если результат расчета отрицательный, необходимо менять конструктивное исполнение защитной гильзы. Доступны следующие конструктивные решения: укорачивание штока и/или увеличение диаметра основания и наконечника. Эти изменения могут привести к увеличению времени отклика термометра.
Геликоиодная конструкция защитной гильзы (Scruton) снижает амплитуду вибрации более чем на 90% за счет изменения аэродинамических характеристик процесса. Это обеспечивает быструю и простую установку термогильзы без опорных муфт и без дополнительной доработки на месте.
Геликоиодная конструкция подходит для всех цельноточеных термогильз с фланцевым соединением, конструкции Vanstone, а также для сварных или резьбовых технологических соединений.
Читать статью >>>
Защитные гильзы конструкции Scruton — термокарман для высокоскоростных применений
Оптимальный выбор для применений с высокой скоростью потока измеряемой среды, когда обычные защитные гильзы не удовлетворяют расчетам прочности в соответствии с ASME PTC 19.3 TW-2016.
Читать статью >>>
Стандартная гильза имеет гладкую цилиндрическую поверхность. При обтекании потоком вихри образуются и отрываются за ней хаотично, в широком диапазоне частот. Это создает риск совпадения одной из этих частот с собственной частотой гильзы (резонанс), что приводит к разрушительным вибрациям.
Гильза Scruton (TWBF05) имеет специальные спиральные ребра или продольные лыски. Эта геометрия упорядочивает срыв вихрей, заставляя их отрываться синхронно, на одной строго заданной частоте. Эта частота рассчитывается так, чтобы быть безопасной и не вызывать резонанс, тем самым эффективно гася колебания.
- Для газов (природный газ, воздух, синтез-газ): При скоростях потока выше 30 м/с.
- Для жидкостей (вода, углеводороды): При скоростях выше 10 м/с или при наличии турбулентности и кавитации.
- В любых случаях, если в истории объекта уже фиксировались поломки термогильз или повышенный уровень вибраций на трубопроводах.
Это инженерная необходимость, а не рекомендация, для соблюдения требований безопасности стандартов ASME B31.1 / B31.3.
Правильно рассчитанная и установленная гильза Scruton не оказывает негативного влияния на точность. Однако важно учитывать:
- Тепловая инерция: Конструкция с ребрами может немного увеличить время отклика датчика. Для большинства технологических процессов (где изменения температуры медленные) это некритично.
- Ключевой фактор: Надежное крепление и гашение вибраций предотвращают микроразрушения сварного шва и контакта датчика, которые как раз и становятся главной причиной дрейфа показаний и полного отказа у стандартных гильз.
Да, в большинстве случаев — это прямая замена. Гильзы Scruton изготавливаются под стандартные типы присоединений (резьба NPT, G1/2″, фланцы, сварные штуцеры). Главное — правильно подобрать:
- Посадочные размеры (длину, диаметр)
- Материал, соответствующий среде
- Тип соединения под сам термометр
Наши инженеры помогут подобрать аналог под ваши конкретные патрубки.
Базовый подбор можно выполнить по алгоритму в нашем Руководстве инженера. Для типовых условий (стандартные среды, давления) мы используем проверенные инженерные номограммы и программное обеспечение.
Полный динамический расчет собственной частоты гильзы и оценка риска резонанса требуются для:
- Нестандартных длин вылета (L/D > 15)
- Особо ответственных объектов (СПГ-танкеры, атомная энергетика)
- Сред с необычными свойствами (высоковязкие, двухфазные потоки)
Наша услуга: Вы можете отправить нам параметры вашего процесса, и наши инженеры бесплатно выполнят оценочный расчет и дадут рекомендации.
Основные стандарты:
- ASME B31.1 / B31.3: Требуют учета и предотвращения вибрационных нагрузок в трубопроводных системах.
- ASME PTC 19.3 TW (Thermowells): Содержит методики расчета термогильз на прочность, вибрацию и частотные характеристики.
- API RP 551: Руководство по монтажу и эксплуатации КИПиА, включая защиту от вибраций.
Гильза Scruton TWBF05 соответствует этим стандартам, что подтверждается расчетами и тестами производителя.
Это два взаимодополняющих фактора:
- Геометрия (Scruton): Решает проблему в истоке, предотвращая возникновение резонансных вибраций за счет управления аэродинамикой.
- Материал (например, нержавеющая сталь 316/321): Определяет общую прочность, коррозионную стойкость и сопротивление усталости. Он работает "на втором рубеже".
Использование гильзы Scruton из обычной углеродистой стали для агрессивной среды так же ошибочно, как и установка гильзы из суперсплава, но стандартной формы, в поток газа 50 м/с.
Мы можем предоставить следующие заводские испытания:
- Гидравлический тест на утечку. В зависимости от класса давления проводится тест внешним давлением. Дополнительно, каждая гильза тестируется подачей внутрь гильзы в течение 3 минут давления в 500 бар.
- Рентгенография. Проверка термокарманов методом радиационного излучения.
- Неразрушающий контроль.
- Высокая информативность о внутренней структуре показывает отсутствие микротрещин.
- Возможность проверки 100% продукции или выборочно.
- Пенетрационный тест. Проверка герметичности швов и отсутствия микропор в материале термокарманов. Позволяет визуально выявить протечки с помощью высокодисперсного сухого порошкового красителя (часто ультрамарин), который легко проникает через малейшие дефекты.
