Электромагнитные расходомеры применяются в различных отраслях промышленности для измерения расхода жидкости. Основное требование для использования данного типа расходомеров — электропроводность измеряемой среды.

Обычно, такой расходомер состоит из проточной части, включающей корпус сенсора с установленными на него фланцами, и преобразователя, обрабатывающего сигналы сенсоров и преобразующего их в необходимый выходной сигнал.

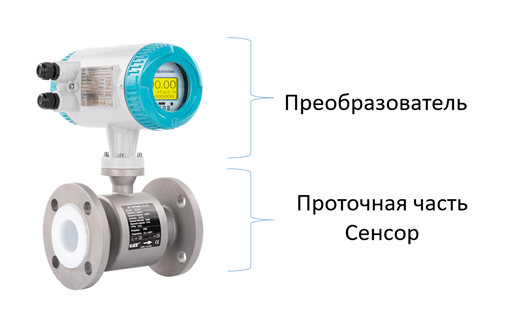

Рисунок 1. Фланцевый электромагнитный расходомер

Современная ситуация на рынке: уход некоторых западных поставщиков с российского рынка приводит к необходимости замены вышедших из строя расходомеров. В таких условиях бесфланцевый электромагнитный расходомер QTLD/W может стать оптимальной заменой благодаря компактным размерам и совместимости с любыми ответными фланцами.

Для рынка РФ оформлены все необходимые разрешительные документы: сертификаты и декларации соответствия ТР ТС, сертификаты утверждения типа средства измерений. Расходомеры поставляются с первичной поверкой и имеют Межгосударственный период поверки (МПИ) 5 лет.

Компания «НТА-Пром» является официальным представителем завода Q&T на территории России. Приобретая у нас расходомеры, Вы получаете полный пакет услуг:

• подбор оборудования квалифицированными инженерами под конкретную задачу;
• несколько вариантов доставки;
• пуско-наладочные работы;
• обучение и сервисное обслуживание.

Гарантия на расходомеры составляет от 1 года до 3 лет.

Преимущества бесфланцевых электромагнитных расходомеров:

• экономия пространства и небольшой вес всей конструкции: отсутствие фланцев на корпусе расходомера снижает вес на 30–50%, короткий корпус позволяет устанавливать расходомер в ограниченных пространствах;
• снижение стоимости решения: упрощение конструкции расходомера уменьшает затраты на материалы и производство, разница с фланцевой моделью может составлять от 10% до 30% в зависимости от типоразмера;
• простота монтажа: установка между существующими фланцами трубопровода без изменения их конфигурации;
• небольшие габариты и вес позволяют снизить стоимость транспортировки расходомера до места эксплуатации.

Диаметр	φA (мм)	L (мм)
DN25	60.5	100
DN32	68.5	100
DN40	74.5	100
DN50	90.8	100
DN65	109.8	150
DN80	120.7	150
DN100	150.2	150
DN125	174.8	200
DN150	204.7	200
DN200	257.8	200

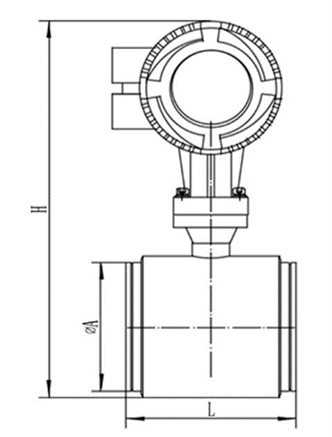

Рисунок 2. Габаритные размеры расходомера QTLD модели W

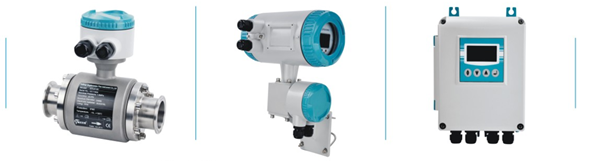

Бесфланцевые электромагнитные расходомеры QTLD/W применяются практически во всех отраслях промышленности благодаря следующим свойствам:

• различные материалы футеровок и электродов;
• взрывозащищенное исполнение;
• компактная конструкция или выносной монтаж преобразователя;
• корпус из нержавеющей стали марки SS304 или SS316 (подходит для применения в пищевой или фармацевтической промышленности).

Рисунок 3. Варианты конструктивного исполнения расходомера QTLD/W

Монтаж фланцевых расходомеров на трубопровод производится с помощью комплекта ответных фланцев (КОФ), устанавливаемого на трубопровод в месте монтажа расходомера.

КОФ включает в себя:

• ответные фланцы - 2 шт.,
• крепеж - шпильки, гайки, шайбы, уплотнения/прокладки в количестве, соответствующем типоразмеру трубопровода.

При этом крепеж должен быть предусмотрен для двух пар фланцев. На трубопроводе необходимо предусмотреть место для всей конструкции, учитывая ответные фланцы и габаритные размеры самого расходомера.

Рисунок 4. КОФ (комплект ответных фланцев)

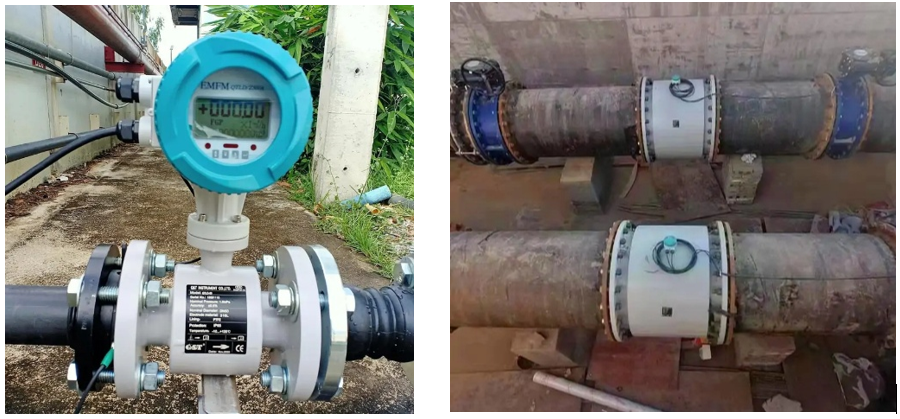

Рисунок 5. Примеры монтажа фланцевых электромагнитных расходомеров

Для упрощения процесса монтажа и снижения расходов на монтаж используется «бесфланцевая» конструкция электромагнитного расходомера, называемая также «сэндвич» или «wafer» модель. На корпусе бесфланцевого расходомера отсутствуют фланцы. Монтаж на трубопровод такого расходомера осуществляется посредством зажатия корпуса проточной части между фланцами, установленными на трубопровод, и монтажными шпильками. К «бесфланцевой» конструкции относятся электромагнитные расходомеры QTLD модели W.

Рисунок 6. Бесфланцевый электромагнитный расходомер QTLD модели W

Бесфланцевые расходомеры QTLD модели W совместимы с любыми стандартными фланцами по EN 1092-1, ANSI (ASME) B16.5 или ГОСТ 33259-2015.

Наряду с явными преимуществами, бесфланцевая модель обладает некоторыми техническими ограничениями, связанными с применением на процессах с высоким давлением и температурой измеряемой среды. Как правило, бесфланцевая модель может быть использована для технологических процессов с давлением P≤1,6 МПа и температурой T≤160°С. При более высоких значениях давления и температуры применяются фланцевые электромагнитные расходомеры QTLD.

Бесфланцевая конструкция требует строгого соблюдения правил установки: выравнивание фланцев для избежания механических напряжений на проточную часть расходомера, а также центрирование проточной части расходомера по оси трубопровода. Выполнение последнего требования можно обеспечить посредством центрирующих колец, устанавливаемых вместе с расходомером и обеспечивающих соосность проточной части за счет упора на шпильки или монтажные болты. Центрирующие кольца в разы упрощают монтаж, исключая юстировку «на глаз».

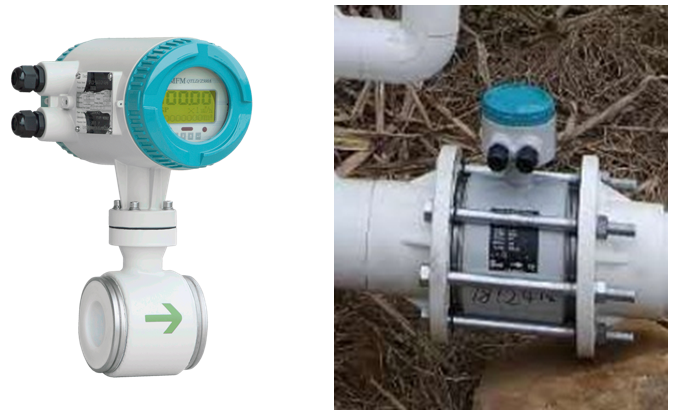

Рисунок 7. Бесфланцевый электромагнитный расходомер с центрирующими кольцами

Более подробно с электромагнитными расходомерами QTLD Вы можете ознакомиться на нашем сайте по ссылке.
