В металлургической промышленности, особенно в процессах флотации при обогащении руды, требуется точный контроль и измерение расхода воздуха. Фактически, это один из ключевых параметров управления процессом флотации, напрямую влияющий на его экономическую эффективность и качество конечного продукта.

Воздух в процессе флотации выполняет несколько критически важных функций:

• является "транспортным средством" для гидрофобных частиц ценного минерала,
• позволяет максимально поднять концентрат и минимально пустую породу,
• создает и поддерживает флотационную пульпу,
• формирует флотационную пену нужной структуры, которую можно эффективно удалять с поверхности.

Задача: измерение массового расхода воздуха, подаваемого на флотомашину.

Для формирования стабильного и хорошо контролируемого потока воздуха необходимо точно (±1-2%) измерять расход воздуха, подаваемого на флотомашину. При этом важно измерять именно массовый расход, так как химические реакции, определяющие процесс флотации, зависят от количества молекул вещества.

Выбор метода измерений в таких задачах часто осложняется ограниченными прямыми участками трубопровода до предполагаемого места установки расходомера.

Решение от НТА-Пром

Для решения этой задачи на одной из обогатительных фабрик крупного металлургического предприятия Российской Федерации, инженерами НТА-Пром были подобраны термально-массовый расходомер QTMF.  Данный тип расходомеров уникален тем, что они измеряют массовый расход напрямую, без необходимости в дополнительных датчиках температуры и давления для пересчета.

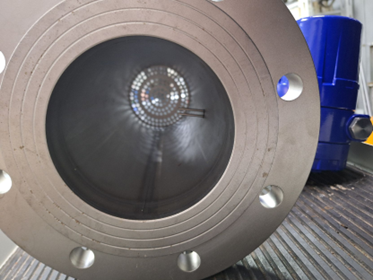

Для трубопровода DN150 верхнее значения диапазона измерения расхода воздуха составляет 6300 нм³/ч, в динамическом диапазоне 100:1 точность измерения ±1%.   Фланцевое исполнение QTMF с проточной частью предусматривает наличие встроенного устройства подготовки потока, что позволяет сократить прямые участки как минимум до 10DN до места установки расходомера.

Компания НТА-Пром поставила заказчику термально-массовые расходомеры QTMF в соответствии со всеми требованиями российского рынка:

• маркировка EAC / ТР ТС;
• комплект документации на русском языке - РЭ, паспорт прибора, свидетельство о первичной поверке;
• с поддержкой сервисной службы НТА-Пром был выполнен монтаж и пусконаладка расходомера на месте эксплуатации;
• гарантия на расходомер 3 года.

Преимущества термально-массовых расходомеров QTMF от НТА-Пром:

• работа в требуемом диапазоне расхода;
• высокая точность, надёжность и стабильность измерений;
• простота монтажа;
• гарантия и сервисная поддержка.

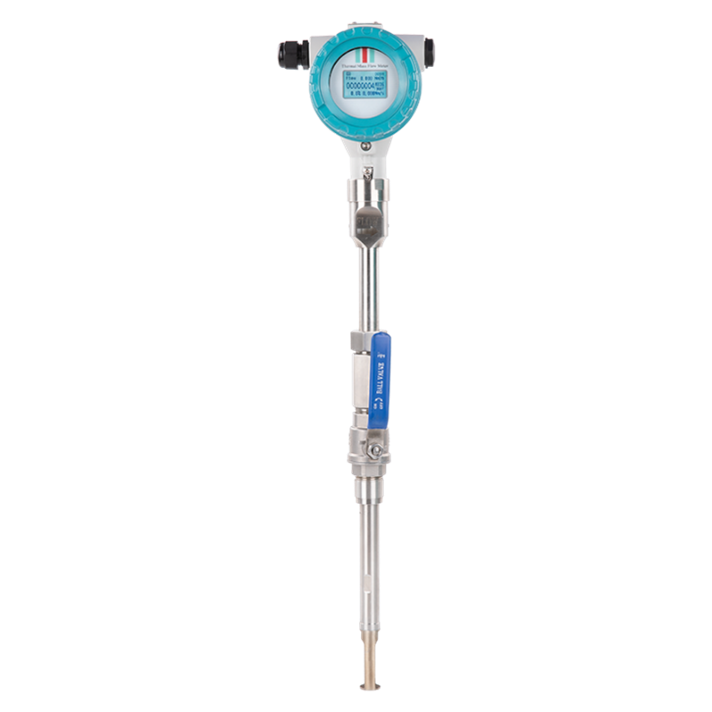

*Монтаж расходомера на процесс может быть выполнен как фланцевым способом (с проточной частью), так и погружным способом, с возможностью установки/снятия расходомера без остановки процесса
