Для измерения расхода жидкостей или газов на промышленных предприятиях используют расходомеры различных принципов действия. Например, электромагнитные расходомеры применяют для измерения расхода проводящих жидкостей, а термально-массовые расходомеры предназначены для измерения расхода газов. Но есть универсальные расходомеры, которые подходят для измерения расхода проводящих и непроводящих жидкостей, различных одно- и многокомпонентных газов, а также пара – это вихревые расходомеры.

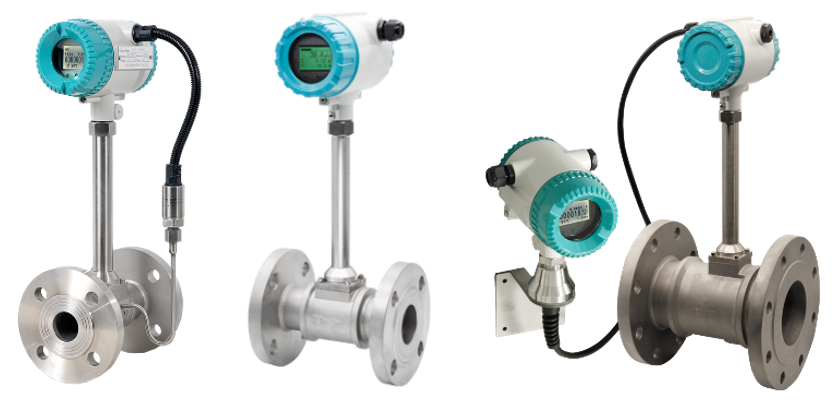

Рисунок 1. Вихревые расходомеры LUGB 2.

Вихревые расходомеры LUGB 2 применяются в различных отраслях промышленности:

• нефтегазовой,
• химической,
• металлургической,
• энергетической,
• пищевой.

Основные преимущества вихревых расходомеров LUGB 2:

• встроенная компенсация влияния давления и температуры;
• выбираемый выходной сигнал 4–20 мА, импульсный с HART или импульсный с RS485;
• широкий диапазон температур до +350 °C;
• встроенный датчик с четырьмя пьезоэлектрическими кристаллами;
• отсутствие подвижных частей и изнашивающихся деталей, устойчив к истиранию, полностью сварной корпус из нержавеющей стали SS304 (нержавеющая сталь 316 по выбору).

ПРОТОЧНЫЕ ВИХРЕВЫЕ РАСХОДОМЕРЫ

Принцип измерения расхода основан на прямой зависимости объемного расхода среды от частоты вихреобразования в потоке за телом обтекания. В вихревых расходомерах LUGB 2 сенсор вихрей встроен в тело обтекания, что упрощает конструкцию проточной части и делает её устойчивой к гидроударам. Дополнительную надежность измерениям придают четыре встроенные пьезоэлектрические кристалла в одном сенсоре, которые позволяют минимизировать помехи и смещение нулевой точки прибора.

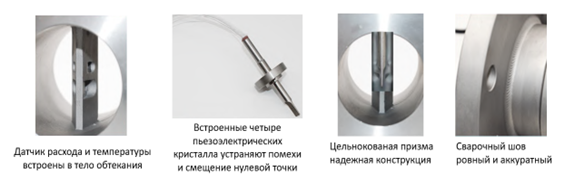

Рисунок 2. Конструкция проточной части вихревого расходомера LUGB 2.

Пьезоэлектрический метод съема сигнала, используемый в расходомерах LUGB 2, не подвержен засорениям (по сравнению с конструкцией на базе датчиков давления), а также может быть использован при высоких температурах измеряемой среды до 350°С (что не может вихреакустический / ультразвуковой метод).

Для монтажа расходомера на технологический процесс используются фланцевые соединения. Вихревые расходомеры LUGB 2 могут быть изготовлены с фланцами по различным стандартам: ГОСТ 33259-2015, EN 1092-1, ANSI (ASME) B16.5. Опционально в комплекте с расходомером поставляются ответные фланцы соответствующего стандарта с комплектом монтажных частей.

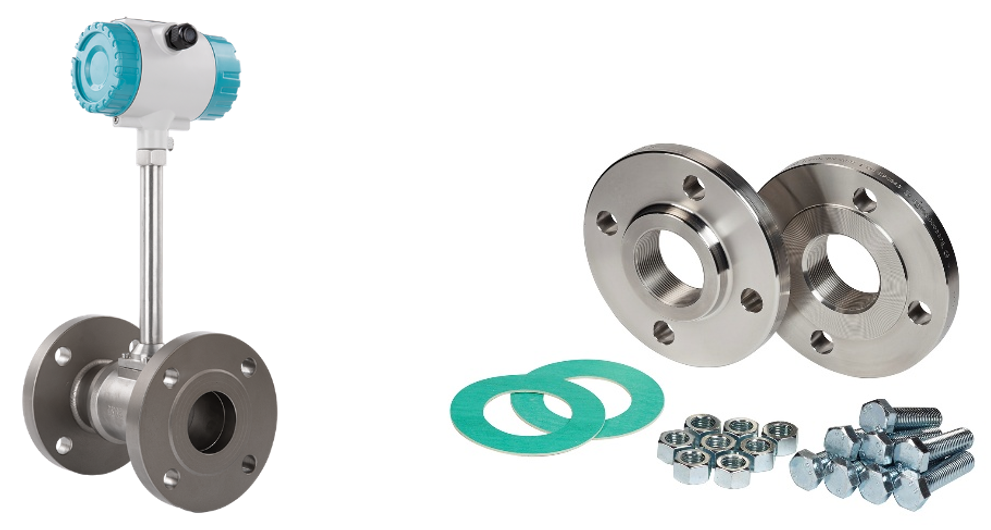

Рисунок 3. Фланцевый вихревой расходомер LUGB 2.

В случае ограниченного пространства для монтажа, а также для упрощения процесса монтажа и снижения затрат при решении простых задач измерения расхода, используется бесфланцевая конструкция вихревого расходомера, называемая также «сэндвич» или «wafer» модель.

Размер	DN15	DN20	DN25	DN32	DN40	DN50	DN65	DN80	DN100	DN125	DN150	DN200	DN250	DN300
L	170	170	170	170	190	190	220	220	240	260	280	300	360	400
Размер	DN15	DN20	DN25	DN32	DN40	DN50	DN65	DN80	DN100	DN125	DN150	DN200	DN250	DN300
L1	65	65	65	65	80	80	92	100	124	145	165	195	115	130

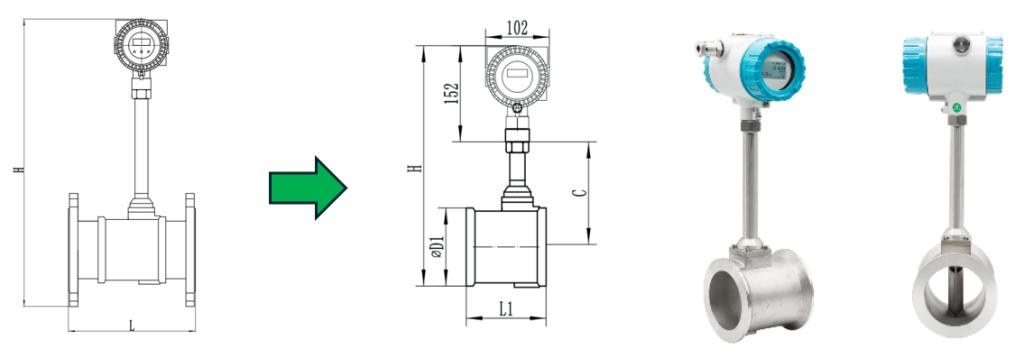

Рисунок 4. Бесфланцевый вихревой расходомер LUGB 2.

Важно заметить, что такая модель вихревого расходомера требует применения ответных фланцев специальной конструкции, поставляемых в комплекте с расходомером.

Благодаря своей надежности, высокой точности и способности работать при высоких температурах и давлении, вихревые расходомеры широко применяются для измерения расхода пара в различных отраслях промышленности. В связи с тем, что пар используется для передачи энергии, а количество энергии зависит от массы пара (а не от его объема), стандартной задачей является измерение массового расхода пара. Для этого вихревой расходомер должен иметь дополнительные каналы измерения давления и температуры процесса. Специальная конструкция вихревого расходомера LUGB 2 со встроенными датчиками давления и температуры исключает необходимость установки на технологический процесс дополнительных датчиков (или врезки в технологический процесс дополнительных точек измерения) и позволяет сразу получать на выходе расходомера значение компенсированного массового расхода пара.

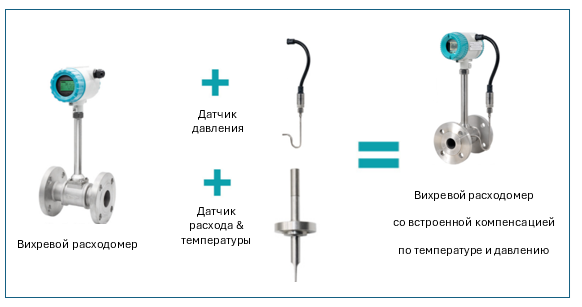

Рисунок 5. Вихревой расходомер LUGB 2 с компенсацией по давлению и температуре.

Монтаж такого расходомера на технологический процесс проще и экономичнее разнесенного монтажа датчиков. Данная конструкция расходомера LUGB 2 применяется также для измерения компенсированного расхода газа.

ПОГРУЖНЫЕ ВИХРЕВЫЕ РАСХОДОМЕРЫ

Помимо наиболее распространенных проточных исполнений, вихревые расходомеры LUGB 2 имеют погружное исполнение. Монтаж погружного расходомера на технологический процесс производится через приваренный к трубопроводу патрубок с ответным фланцем.

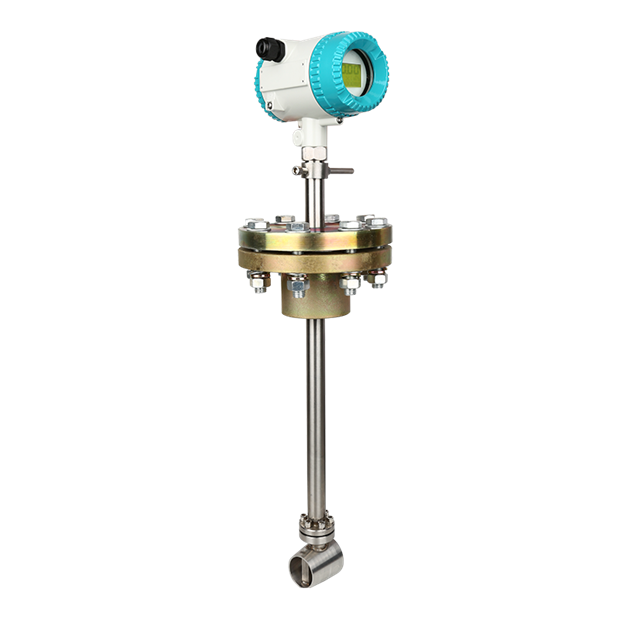

Рисунок 6. Погружной вихревой расходомер LUGB 2.

Погружные вихревые расходомеры LUGB 2 применяется в первую очередь, когда:

• необходимо измерить расход в трубопроводах диаметром более 300 мм;
• параметры процесса в большом трубопроводе суровы (высокие температуры или давления процесса);
• требуется простые обслуживание, установка и демонтаж прибора.

Вихревые расходомеры LUGB 2 могут быть легко интегрированы в уже существующие системы:

• двухпроводное подключение позволяет легко заменить требующие обслуживание расходомеры переменного перепада давления на базе сужающих устройств (диафрагмы, осредняющие напорные трубки), или склонные к засорению турбинные расходомеры;
• при замене отработавшего долгий срок вихревого расходомера другого производителя на модель LUGB 2 компания НТА-Пром может изготовить не только аналогичные фланцы по ГОСТ, EN или ANSI стандарту, но и выдержать аналогичное межфланцевое расстояние.



Более подробно с вихревыми расходомерами LUGB 2 Вы можете ознакомиться на нашем сайте по ссылке.

Скачать опросный лист для подбора вихревого расходомера LUGB 2 Вы можете на нашем сайте по ссылке.

За дополнительной информацией о продукции и услугах компании обращайтесь к специалистам НТА-Пром по телефону +7 (495) 363-63-00 или почте zakaz@nta-prom.ru.
