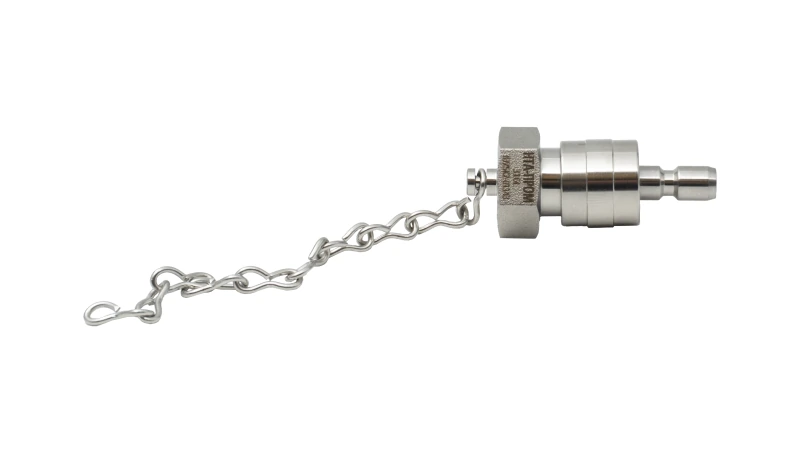

QCN 1 - БЫСТРОСЪЕМНОЕ СОЕДИНЕНИЕ
Заказ товаров
Сделать заказ
Описание
Технические характеристики
- Максимальное рабочее давление: 3000 фунтов на кв. дюйм (изб.) (207 бар)
- Простое вставное соединение нажатием для быстроты и простоты эксплуатации
- Прочный запирающий механизм с большой площадью контакта обеспечивает надежную фиксацию штока
- Надежное, герметичное уплотнительное кольцо для вакуумных или напорных систем
- Взаимозаменяемость с другими основными марками
- Доступны БРС с односторонним перекрытием потока, с двусторонним перекрытием потока и полнопроходные
- Валик с большой площадью контакта запирает внутренний диаметр трубы/патрубка.
- Торцевые соединения: от 1/8" до 1/2" NPT, от 1/8" до 1/2" и от 6 мм до 12 мм трубные фитинги, а также шланговые штуцеры от 1/4" до 1/2"
| АРТИКУЛ | Характеристики | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Вид | Серия | Мин. раб. температура, С° | Макс. раб. температура, С° | Материал | Макс. раб. давление, бар | Торцевые соединения | Корзина | ||
| QCN1VSA-M-4N-KZ-SA 3D | — |
— |
— |
— |
— |
— |
— |
||
| QCN1SA-CP-S 3D | Защитный колпак штока быстроразъёмного соединения |
QCN1 |
-17 °C |
204 °C |
316L |
— |
— |
||
| QCN1VSA-F-4N-S | Шток быстроразъёмного соединения |
QCN1 |
-17 °C |
204 °C |
316L |
207 бар |
Резьба внутренняя 1/4" (трубная коническая резьба по стандарту NPT, K-резьба) |
Резьба внутренняя 1/4" (трубная ... |
|
| QCN1BA-D-6M-SA 3D | — |
— |
— |
— |
— |
— |
— |
||
| QCN1BA-BH-D-6M-SR-SA 3D | — |
— |
— |
— |
— |
— |
— |
||
| QCN1BA-BH-D-6M-BN-SA 3D | — |
— |
— |
— |
— |
— |
— |
||
| QCN1SA-M-4N-S 3D | — |
— |
— |
— |
— |
— |
— |
||
| QCN1BA-F-4N-S 3D | Корпус быстроразъёмного соединения |
QCN1 |
-17 °C |
204 °C |
316L |
207 бар |
Резьба внутренняя 1/4" (трубная коническая резьба по стандарту NPT, K-резьба) |
Резьба внутренняя 1/4" (трубная ... |
|
| QCN1VSA-D-6M-SA 3D | — |
— |
— |
— |
— |
— |
— |
||
| QCN1BA-PG-S | Защитная пробка корпуса быстроразъёмного соединения |
QCN1 |
-45 °C |
260 °C |
316L |
— |
— |
||
Проходная муфта
Сталь 316/316L
